마찰용접이란

마찰용접(FW : Friction Welding)이란?

용접하고자하는 두 재료를 마찰용접기에 물려 한쪽은 고정시켜두고 다른 한쪽을고속으로 회전, 마찰시키면 그 마찰면이 고열(1,200℃내외)로 인해 접합에 충분한 상태가 됩니다.

이때, 순간적으로 회전을 급정지하면서 강력한 기계힘으로 압접시키는 새로운 개념의 고상 압접방식입니다.

종래의 용융용접은 기체가 혼입되어 용접부에 기포결함을 수반하지만 , 마찰용접은 마찰열과 압력만으로 용접하므로 이러한 결함이 발생하지 않습니다.
  • 1 용접재료를 SPINDLE측과 TABLE측에 고정
  • 2 SPINDLE 급속회전, TABLE측과 전진
  • 3 소재접촉 개시, 마찰발열
  • 4 SPINDLE 급정지, UPSET가압

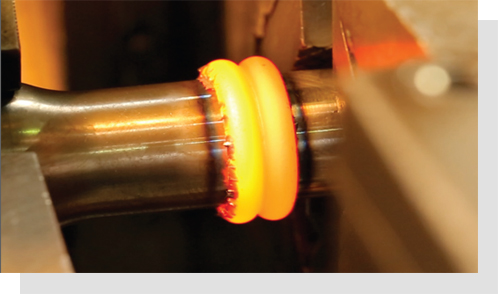

  • 5 발열가압시 생긴 용접비드(FLASH) 절삭(OPTION)
  • 6 용접완성

현존하는 용접 기술중 최고의 접합 강도를 저코스트로 실현 - 마찰용접

현대 산업계에서 극히 중요한 용접분야

기계,금속,전기,전자공학의 첨단 기술로 각광받고있는 마찰용접은 미국·일본·독일 등에서 이미 혁신적인 용접기술로 인정받은 바 있으며, 국내에서도 자동차 및 중장비 등의 주요 부품, 공구, 기계부품 제작에 선도적으로 이용되어 왔습니다.

A.F.W(주)은 다양한 마찰용접설비와 축적된 기술력을 바탕으로 국내최초의 마찰용접분야를 개척해 나가고 있습니다.

마찰용접의 5대 특장점

  • 고강도 접합

    마찰 열원만으로 두 소재의 심부에서부터 외경까지 완벽하게 접합시켜 고강도 접합 실현

  • 비철금속,이종재접합

    이종금속 접합이 가능하고 특히, 일반용접에서 불가능한 비철금속 이종재 접합도 가능

  • 정밀도 / 친환경

    용접재현성이 우수해 자동화가 가능하고 용접 정밀도가 높음
    CO2 배출량이 적어 친환경적임

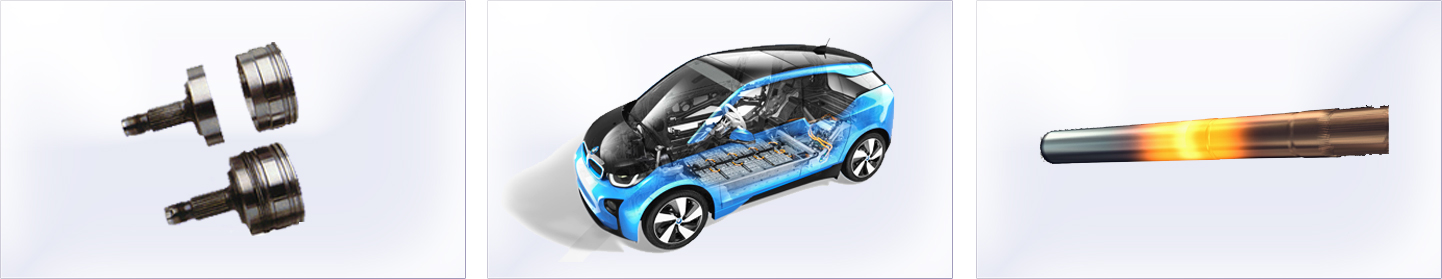

  • 다양한 적용분야

    자동차분야 , 산업기계분야
    전기도체분야 , 의료기 분야
    건설,토목, 항공,우주분야
    그린에너지 분야 등
    산업 전 부분에 폭 넓게 적용되고 있음

  • Cost절감가능

    이종소재를 사용함으로써 제품의 cost를 절감 할 수 있으며, 중공 소재 용접으로 재료비 절감 및 경량화 가능
